Verificación de Componentes No Estándar del Filtro de Oxígeno

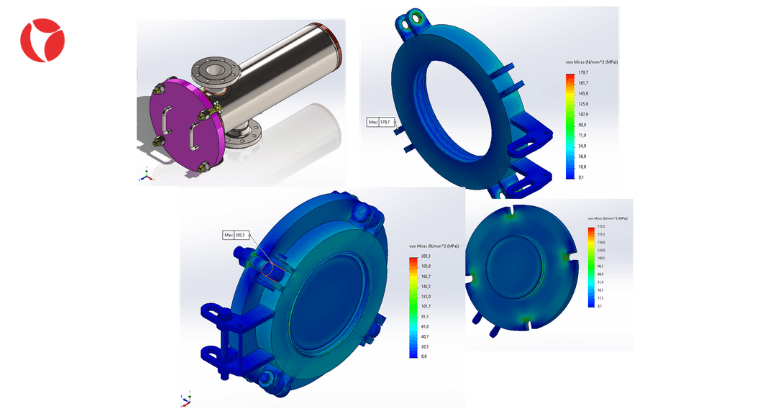

Verificación mediante FEA de los componentes no estándar de un Filtro de Oxígeno, evaluado bajo condiciones de diseño, vacío total y prueba hidrostática según ASME VIII Div. 2, Capítulo 5 y Tabla 5.3. Mediante el método de Análisis Elástico de Tensiones, se linearizaron las tensiones locales en las discontinuidades estructurales críticas (cuellos de boquillas, uniones carcasa-boquilla y carcasa-cabezal) y se compararon con los admisibles del código — confirmando que todos los componentes, incluyendo los tornillos de argolla M24 (SA 193 B7), arandelas (acero inoxidable 316L) y tuercas (SA 194 2H), se mantienen dentro de los límites de tensión admisibles, sin esperarse fallo alguno en este equipo crítico para servicio con oxígeno.
