Cálculo Mecánico y Verificación de Generadores de Vapor y un Knock Out Drum

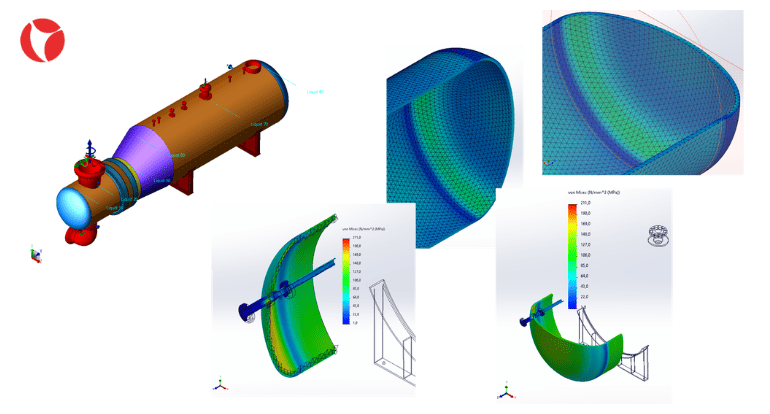

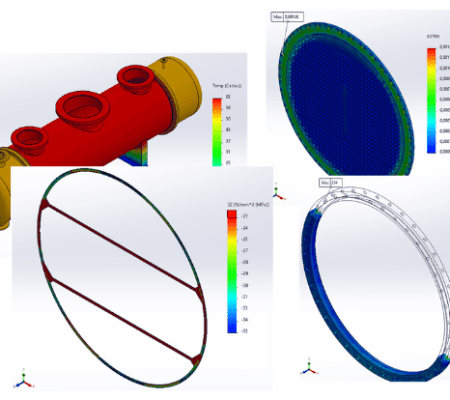

Estudio de rerating de MAWP para un conjunto de generadores de vapor y un knock out drum, siguiendo los criterios de API 510 Sección 8.8, que exigió realizar los cálculos con los admisibles del código de diseño original de 1969, al ser el equipo anterior a la adenda ASME de 1999. Bajo el nuevo MAWP objetivo, más elevado, se identificaron varios componentes sobretensionados según las reglas de ASME VIII Div. 1, incluyendo la unión cono-carcasa del extremo menor, la brida del channel y el cabezal lado carcasa. Posteriormente se realizó un estudio FEA detallado para estos componentes, incluyendo el cabezal, una tobera, el cono, la unión espejo de tubos-bridas y una junta a medida, aplicando el análisis elástico de tensiones de ASME VIII Div. 2 Parte 5 y linearizando las tensiones bajo la combinación de carga gobernante (presión, columna estática, peso propio y carga viva). Este enfoque combinado de Div. 1 y Div. 2 permitió incrementar de forma segura el MAWP de un equipo de proceso crítico, validando de forma rigurosa la integridad estructural en cada punto de discontinuidad.
