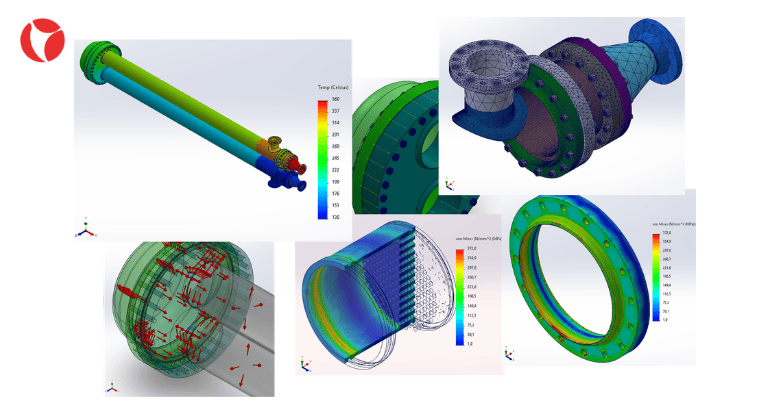

Análisis de Fatiga/Cíclico Mediante FEA para un Intercambiador de Calor

Análisis de fatiga y comportamiento cíclico mediante elementos finitos (FEA) para un intercambiador de calor tipo hairpin, conforme a ASME VIII Div. 2, Parte 5.5.3. El estudio consideró 12 ciclos de operación al año durante una vida útil esperada de 25 años, un sobreespesor de corrosión máximo de 0,08 mm en carcasa y tubos (excluyendo la pared de los tubos), y un fluido de proceso compuesto por nitrógeno e hidrocarburos en fase gas. Se asumió una distribución térmica lineal entre la tobera de entrada de carcasa (130°C) y la de salida (320°C), junto con condiciones de contorno de convección libre y aislamiento en distintas zonas del equipo. Este estudio térmico y de fatiga detallado aporta una evaluación robusta y conforme a código de la fiabilidad estructural a largo plazo bajo condiciones exigentes de ciclado térmico.
