Ingeniería de Cálculo de una Nueva Esfera de Almacenamiento de Butano

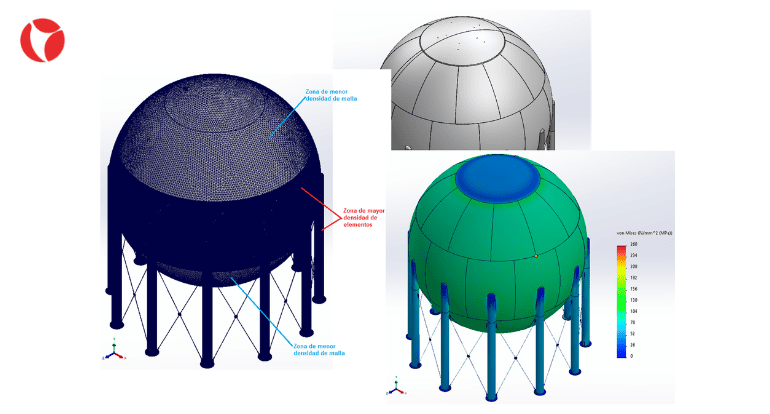

Ingeniería de cálculo de una nueva esfera de almacenamiento de butano, diseñada y fabricada a imagen y semejanza de una esfera existente, tomando de esta las dimensiones y espesores como base para la verificación. El cálculo mecánico, desarrollado bajo ASME Sección VIII División 2, confirmó que la configuración, espesores y materiales propuestos no presentan deficiencias de diseño, manteniéndose todos los componentes dentro de los admisibles del código. Además de la verificación de los espesores originales, se realizó un análisis de optimización de espesores de la envolvente esférica. Adicionalmente, se desarrolló un estudio FEA específico para la zona crítica de unión entre las patas y la envolvente, conforme a ASME Sección VIII División 2, Parte 5, confirmando la adecuación estructural de esta región de soporte clave, mientras que el resto del equipo se verificó mediante el cálculo mecánico estándar, entregando un paquete de diseño completo y conforme a código para este activo de almacenamiento crítico que da soporte a la nueva logística de exportación del cliente.
